1.1 產品簡介

SF6氣體泄漏在線監測報警系統是針對高壓配電室、GIS室、SF6開關站等電力運維場景研發的專用在線監測設備。系統基于高精度氣體傳感檢測技術，實時監測環境中SF6氣體濃度、環境溫濕度、氧氣含量等關鍵參數，可精準識別SF6氣體泄漏隱患，超標后自動聲光報警、數據上傳、聯動排風，杜絕SF6氣體窒息、中毒及設備絕緣失效等安全風險。設備全程24小時不間斷在線監測，無需人工值守，廣泛適用于變電站、發電廠、工礦企業高壓配電機房等場所。

1.2 應用范圍

主要應用于室內GIS組合電器室、SF6斷路器室、高壓開關室、環網柜機房等所有存在SF6電氣設備的密閉/半密閉作業空間，滿足電力行業安全運維、消防合規及智能化監控需求。

1.3 本系統設計、生產、檢測、安裝執行標準

本系統設計、生產、檢測、安裝完全遵循國家及電力行業相關標準，為設備合規運行、驗收核查提供依據，核心執行標準如下：

DL/T 617《SF6電氣設備運行、試驗及檢修人員安全防護細則》

DL/T 1409《SF6氣體泄漏在線監測裝置技術規范》

GB/T 12022《工業六氟化硫》

GB 50149《電氣裝置安裝工程 母線裝置施工及驗收規范》

國家電網、南方電網變電站安防及環境監測相關運維規范

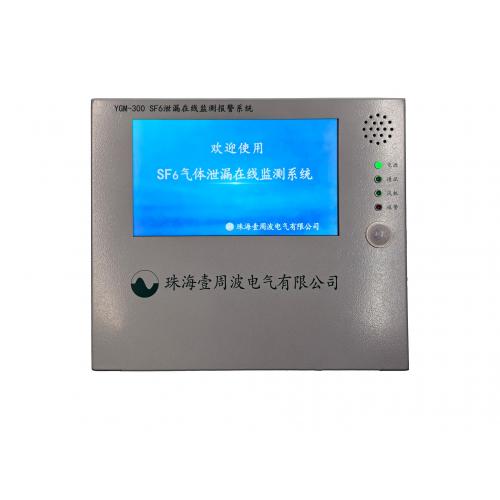

1.4 YGM-300系統功能特點

YGM-300 SF6氣體泄漏在線監測報警系統集多重監測功能于一身，主要針對Zui重要的SF6氣體和氧氣超標報警，并兼有消防聯動、溫度、濕度等環境數據的輔助監測功能，完全符合《電業安全工作規程》要求。

（1） 先進的氣體檢測技術

采用非彌散雙波紅外(NDIR)傳感器以及進口無鉛氧氣傳感器，抗干擾性能好，壽命長、精度高。可實時監測環境中SF6、O2含量以及現場環境的溫度、濕度。當SF6氣體濃度超標（≧1000ppm）或氧氣濃度低于（≦19.6%）時，控制風機啟動通風直到SF6和O2濃度恢復正常。溫濕度達到預定值也可觸發風機啟動。

（2） 10寸彩色觸摸屏

選用10寸彩色觸摸屏，美觀大方，顯示字體大，人機界面友好，實時數據、運行狀態一目了然。操作極度方便簡單。

（3） 手動通風及手動通風時長設置功能

風機在停止狀態時，按下通風按鈕，系統將開始通風。再次按下通風按鈕停止通風。用戶也可以根據需要設置手動通風時長。

（4） 語音、聲、光報警功能報警功能

當GIS室環境中SF6、O2氣體含量超限時，系統會發出語音報警提醒工作人員注意。同時報警裝置發出高頻報警聲并且報紅燈閃耀。

（5） 現場總線設計

通過現場總線的方式連接SF6/O2傳感器、人體紅外感應器可分立可組合，具有很高的現場適應性，單臺主機Zui多可攜帶64臺傳感器，并且可根據用戶需求拓展至128臺。

（6） 寬電壓設計和供電可靠性

主機采用165V～265V交流電源，滿足不同現場環境需要。傳感器部分采用DC24V低壓供電，安全可靠、抗干擾能力強。

（7） 可擴展設置

可根據用戶需求擴展O3、HS等各類氣體監測。

（8） 多區域獨立監測

根據用戶現場情況，可編制多個區域并行獨立監測和報警通風。

（9） 報警參數設置

用戶可根據需求任意調整設置SF6、O2和溫度、濕度報警點，如600PPM，800PPM、19.6%（氧氣）等。

（10） 傳感器位置信息設置

可自行設置傳感器位置信息，方便用戶準確定位傳感器現場位置。每個傳感器都帶有撥碼開關，用戶可輕松調整不同的傳感器位置而無需修改軟件。

（11） 數據存儲及歷史查詢功能

系統擁有大容量數據存儲空間，用于存儲實時監測數據，斷電后數據不丟失，默認設置存儲30天數據，用戶可以通過菜單進入歷史查詢界面，查詢以往歷史數據。同時系統記錄日常通風、報警等事件并標記事件發生的時間。

（12） 遠程就地通信功能：

系統提供標準“Modbus”通信協議,可以通過RS-485、TCP/IP及其它物理通訊接口與上位PC機及變電站環境監控主機進行通訊，遠動也可通過RTU向主機查閱監控數據或控制風機啟動，實現遙測遙信功能。

（13） 系統自檢、自愈功能：

當設備出現異常運行時，系統能自檢出故障點，并不影響系統正常工作。獨創的自動零點校準功能，合理的邏輯計算自動修正漂移和誤報。

（14） 消防聯動功能（選配）

只要用戶將相應的消防報警信號接入系統，系統將根據火警狀態閉鎖系統通風。

（15） 報警短信通知功能（選配）：

系統監測到環境數據超限時可***時間向多個工作人員發送告警信息。

（16） IEC61850通訊支持（選配）：

統一的數據格式向數據匯集單元傳送被監測設備監測數據、接受數據匯集單元下傳的參數配置、對時、強制重啟等控制命令，具備遠程訪問、遠程控制功能。
