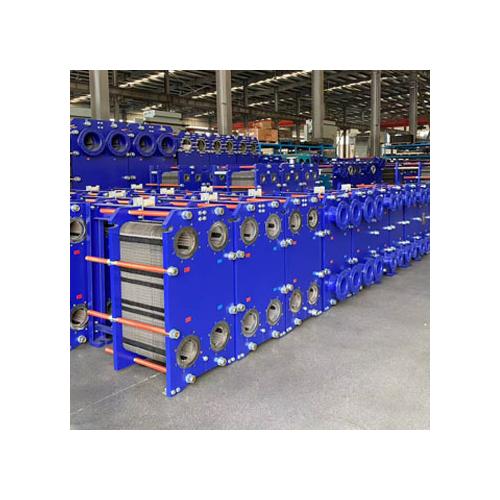

板式換熱器是一種以波紋金屬板片為核心換熱元件的高效緊湊式間接換熱設備，通過板片間形成的薄流道實現冷熱介質的熱量傳遞。其具有換熱效率高、結構靈活、占地小等優勢，在生物質能領域的熱電聯產、余熱回收、原料烘干配套熱系統中應用廣泛，是中低溫?zé)崃拷粨Q場景的優選設備。

一、核心工作原理與結構特點

工作原理

多片沖壓成型的波紋板片通過夾緊螺栓固定，板片間交替形成冷熱介質的流道，密封墊分隔流道防止介質混合。冷熱介質在各自流道內逆向流動，熱量通過板片壁面快速傳導，波紋結構可擾動流體形成湍流，大幅強化對流換熱效果。

核心結構組成

換熱板片：核心元件，材質多為 304/316L 不銹鋼，表面沖壓有均勻波紋（如人字形、平直形、球形），作用是增大換熱面積、強化流體湍流程度。

密封墊片：安裝在板片密封槽內，材質根據介質特性選擇丁腈橡膠、三元乙丙橡膠、氟橡膠等，起到密封和分隔流道的作用。

夾緊裝置：由固定壓緊板、活動壓緊板和夾緊螺栓組成，用于將板片組夾緊固定，保證密封性能。

框架結構：支撐板片組和夾緊裝置，小型機型多為緊湊式框架，大型機型可設計為可拆卸模塊化結構。

3、材料選擇

3.1 板片和墊片

板片及膠墊材料的選用，主要看冷熱交換介質的腐蝕性和溫度而定。本公司制造的板式換熱器板片材料及使用場合列在表一、墊片材料及使用場合列在表二，供用戶參考選用。

表一    板片材料

表二    墊片材料
